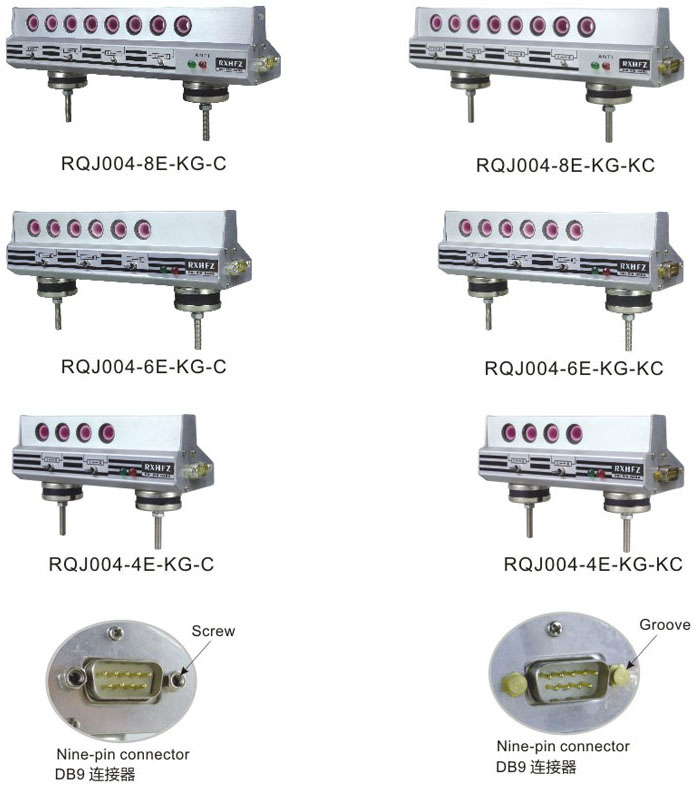

型号

RQJ004-8E-KG-C  RQJ004-6E-KG-C  RQJ004-4E-KG-C
RQJ004-8E-KG-KC  RQJ004-6E-KG-KC  RQJ004-4E-KG-KC

技术参数

1、4/6/8个孔位，直径7mm ;

2、一次拾取操作可监控单纬引纬，最多可监控四纬引纬

3、侦测是否有多余的纱线误嵌入

4、开关可以将孔位分组，可探测不同的单/双纬引纬组合

5、电控逻辑输出：

   如开关在"I"的位置，在单个孔位的纱线 运动则

   输出2.73mA的电流信号

   如开关在"II"的位置，若只有一孔位的中有纱线运动则

   输出1.365mA的电流信号，若两个孔位各有纱线运动则

   输出2.73mA的电流信号。

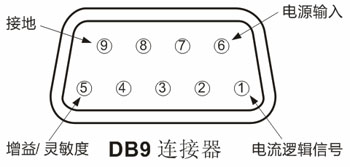

6、9针非卡槽式插头

   1：电流逻辑信号

   5：增益/ 灵敏度

   6：电源输入

   9：接地

7、工作电压：16-24 V DC

   电流用量：最大125mA

8、可通过中央控制装置调节灵敏度

9、RQJ004-E-KG-C系列适用于：苏美特织机：天马11、天马11优秀、天马超优秀；必佳乐织机：GT-MAX、OPTI-MAX

   RQJ004-E-KG-KC系列适用于：斯密特的TP300、TP500、TP500-II、TP600、FAST、FAST-T、FAST-S、G6300、Gs900等织机

   直接匹配、替代所有DB9连接器类型的纬纱检测器。

10、功能与Eltex的E2070一样
